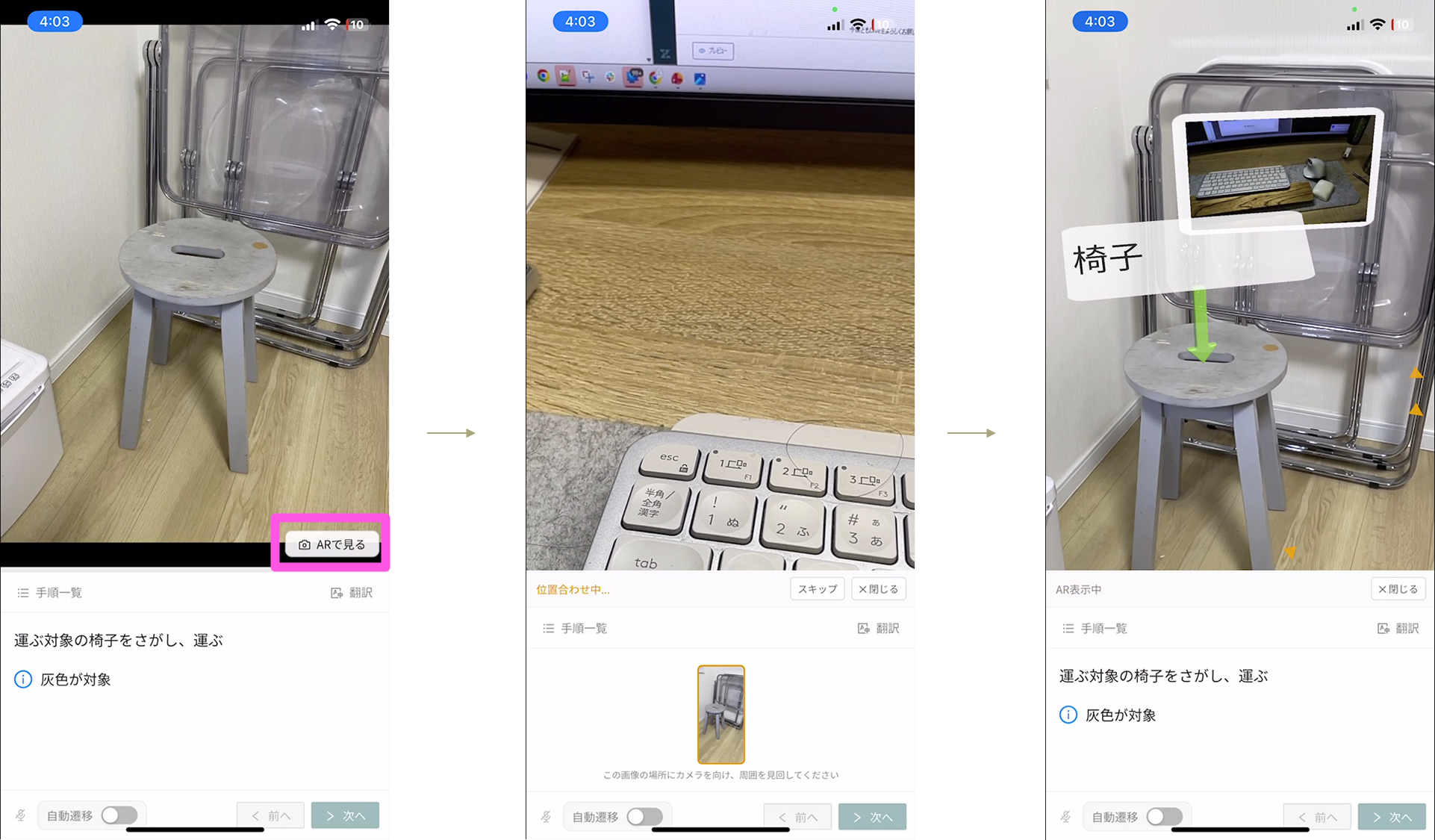

Bạn có thể chèn chức năng phát lại nội dung AR vào từng bước của SOP. Để biết các kỹ thuật AR được hỗ trợ (kỹ thuật căn chỉnh), vui lòng xem tại đây. Khi tính năng "Dùng AR" được cấu hình, nút "Xem trong AR" sẽ được thêm vào khi phát lại. Khi bạn nhấn nút, chế độ xem sẽ chuyển sang chế độ AR, và người dùng có thể kiểm tra nội dung công việc với thông tin AR.

Bắt đầu

• Dữ liệu quét được sử dụng để căn chỉnh chỉ có thể được tạo bằng ứng dụng di động. Nội dung AR (đối tượng) có thể được đặt bằng cách sử dụng "Chỉnh sửa AR" trên ứng dụng di động cũng như với "Chỉnh sửa 3D" (phiên bản thử nghiệm) có sẵn trong trình duyệt PC và điện thoại thông minh.
• Bạn có thể sử dụng "Xem trong AR" để phủ nội dung AR lên các đối tượng vật lý bằng ứng dụng di động và kính AR. Trên các thiết bị không hỗ trợ AR, bạn có thể kiểm tra cùng nội dung AR trên màn hình 3D từ "Xem trong 3D".

• Bạn có thể cấu hình điều này trên bất kỳ loại bước nào: các bước video, bước hình ảnh hoặc bước PDF.

• Trên PC (trình duyệt), bạn cũng có thể sử dụng "Chỉnh sửa 3D" để đặt nội dung AR trong không gian 3D mà không cần cầm điện thoại (phiên bản thử nghiệm). Để biết chi tiết, vui lòng xem Chỉnh sửa 3D (Đặt nội dung AR trong không gian 3D).

Quy trình cấu hình

1. Bật "Dùng AR"
2. Tạo dữ liệu quét
3. Chỉnh sửa AR

Giải thích dưới đây dựa trên màn hình ứng dụng di động.

Bật "Dùng AR"

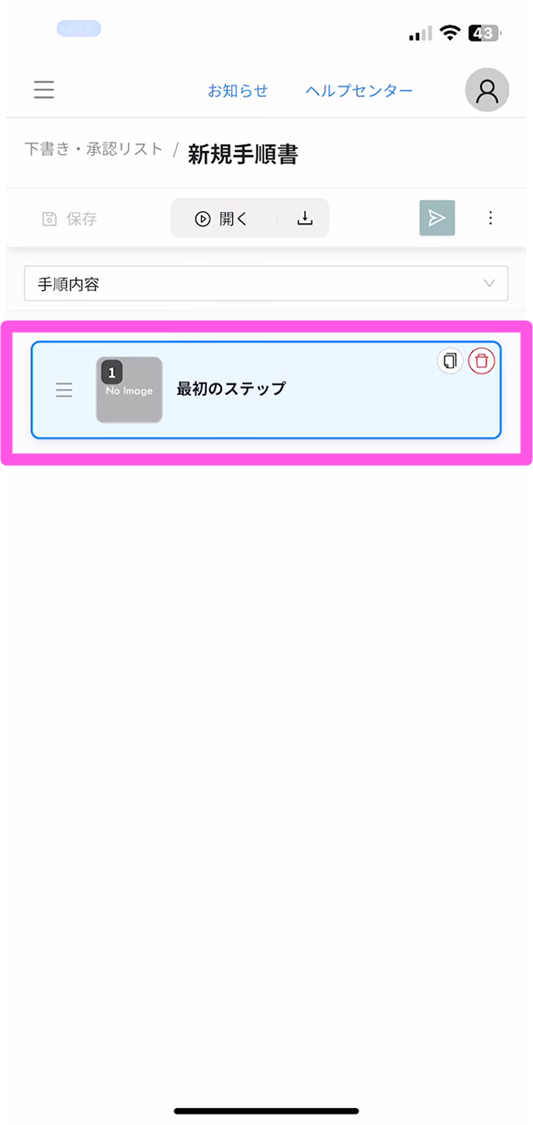

1. Nhấn vào bước mà bạn muốn sử dụng AR

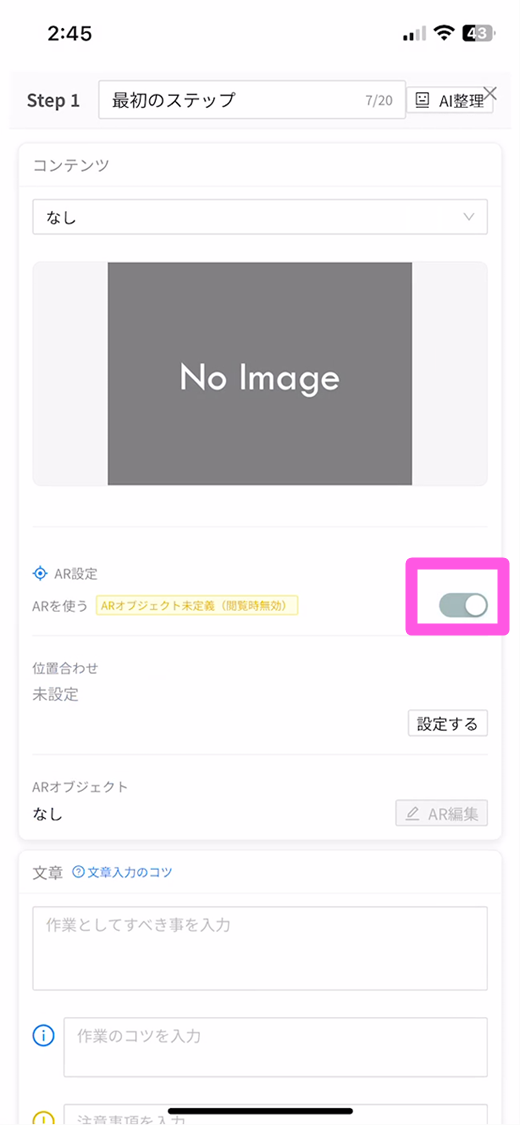

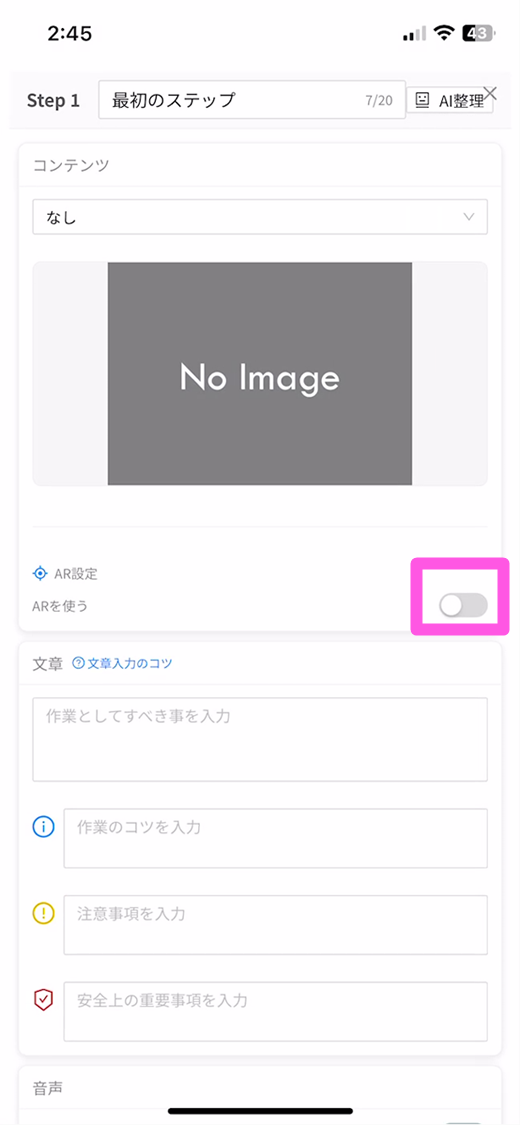

2. Nhấn "Dùng AR"



3. Nó bây giờ được bật. Tại thời điểm này, vì không có định nghĩa Đối tượng AR, nút "Dùng AR" sẽ không được hiển thị khi phát lại.



Tạo dữ liệu quét

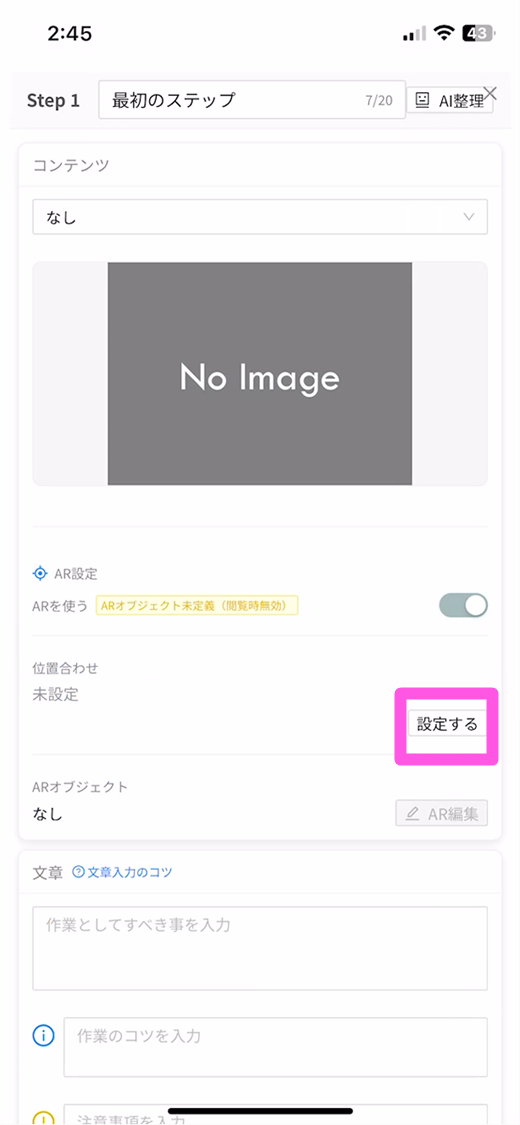

1. Nhấn "Cấu hình" dưới "Căn chỉnh"

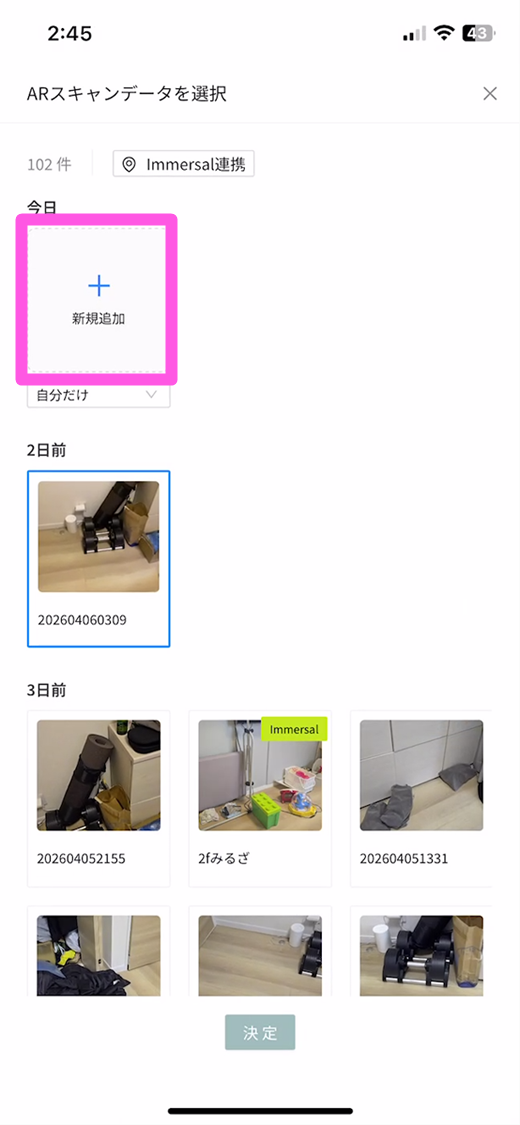

2. Nhấn "Thêm mới"

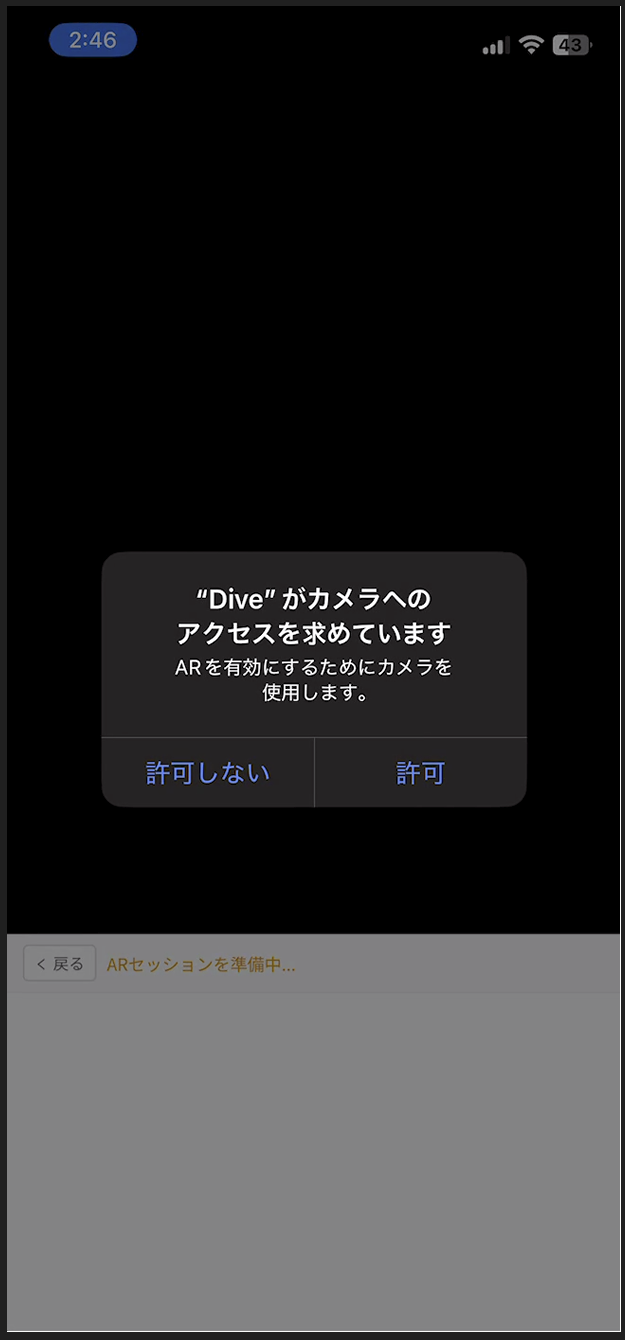

3. Chế độ AR được kích hoạt. Lần đầu tiên sử dụng, một hộp thoại cấp quyền camera sẽ xuất hiện. Vui lòng cho phép truy cập camera.

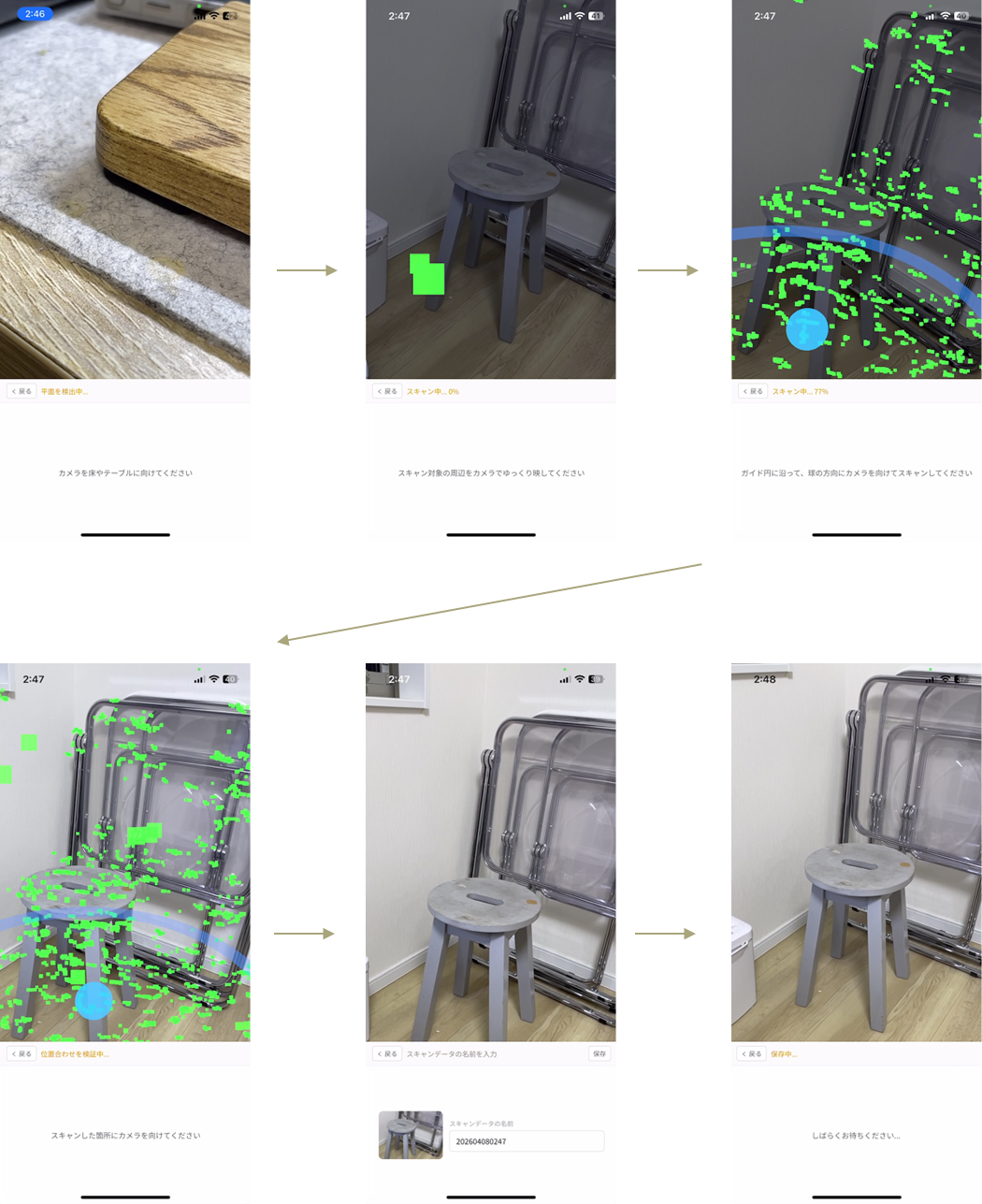

4. Từ thời điểm này trở đi, hãy làm theo thông báo trên màn hình ở dưới để quét.

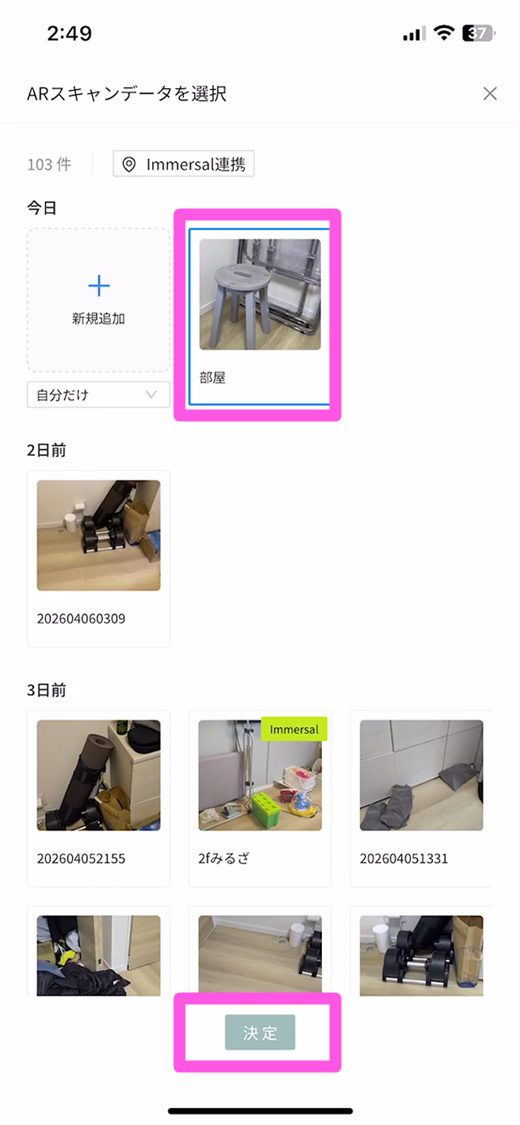

5. Khi thành công, chế độ AR sẽ thoát và dữ liệu quét được tạo sẽ được hiển thị dưới dạng tư liệu. Nhấn "Quyết định" để chọn nó.

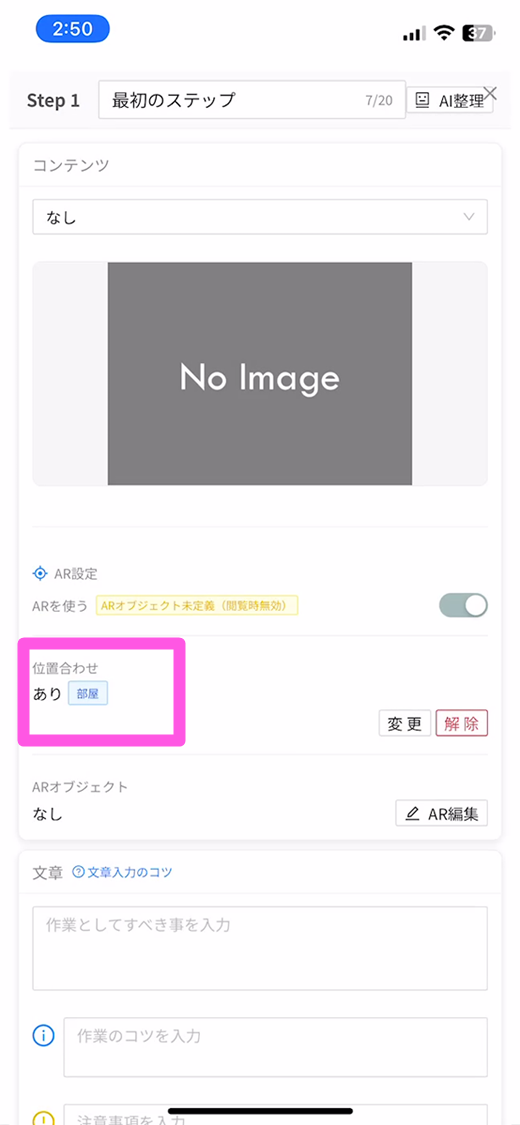

6. Bạn có thể xác nhận rằng dữ liệu quét được cấu hình dưới "Căn chỉnh" đã được đặt. Dữ liệu quét được tạo có thể được sử dụng lại trong các bước khác và các SOP khác.



Chỉnh sửa AR

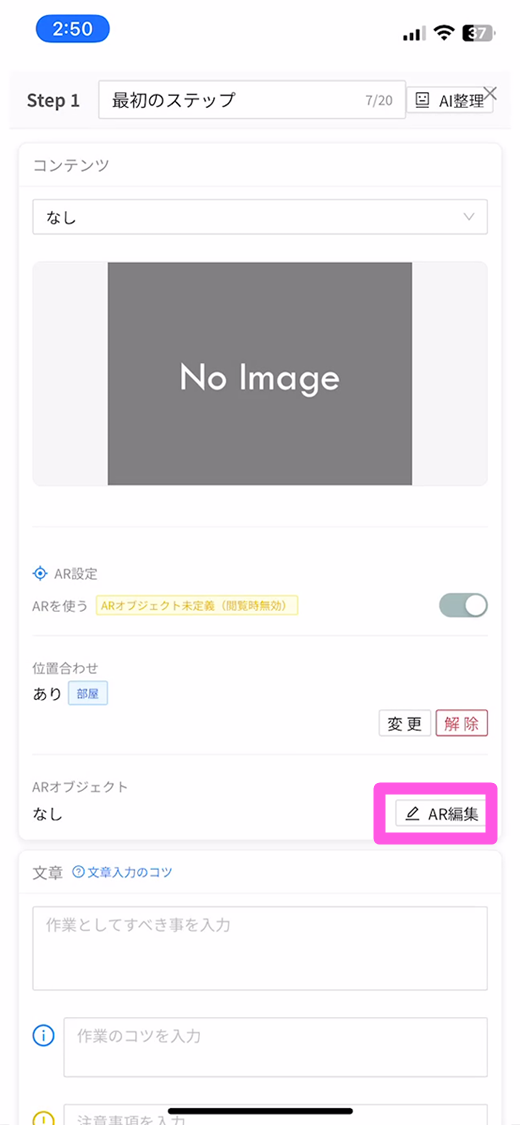

1. Nhấn "Chỉnh sửa AR"

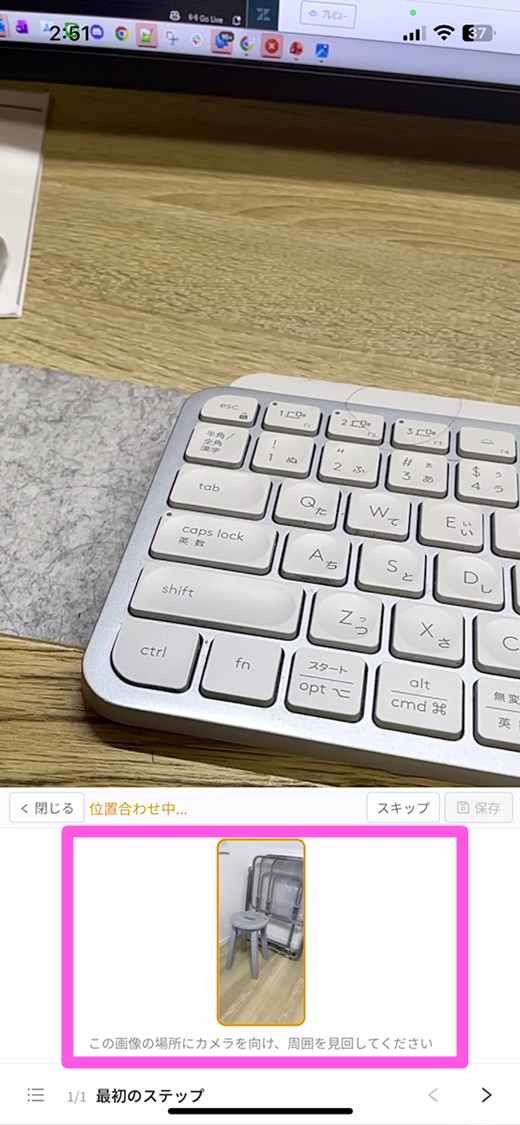

2. Chế độ AR được kích hoạt và căn chỉnh bắt đầu. Hãy làm theo hướng dẫn và hướng camera của bạn đến vị trí của dữ liệu quét.

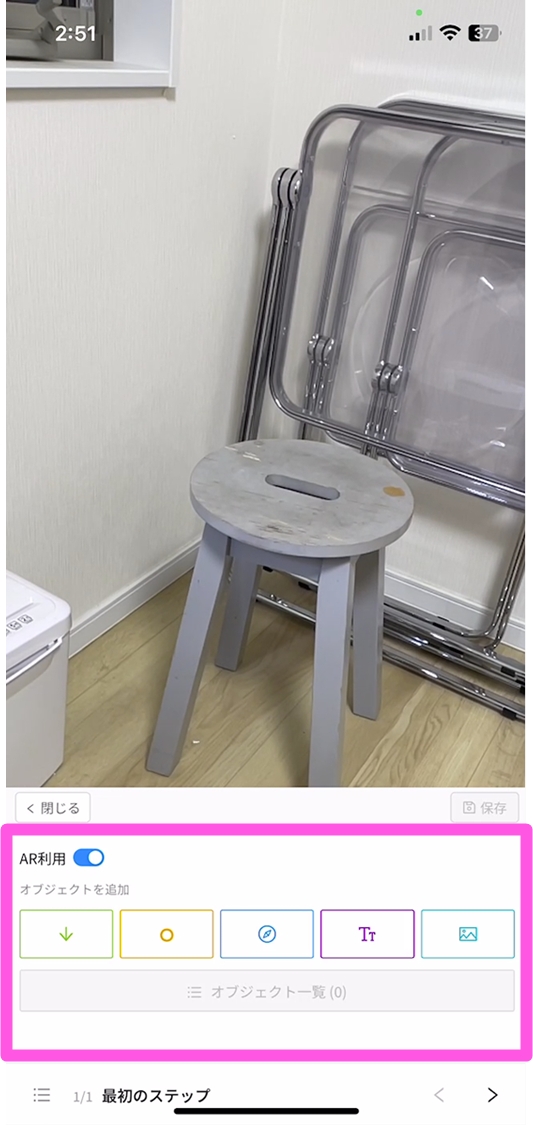

3. Khi nhận dạng thành công, chế độ chỉnh sửa sẽ được kích hoạt.

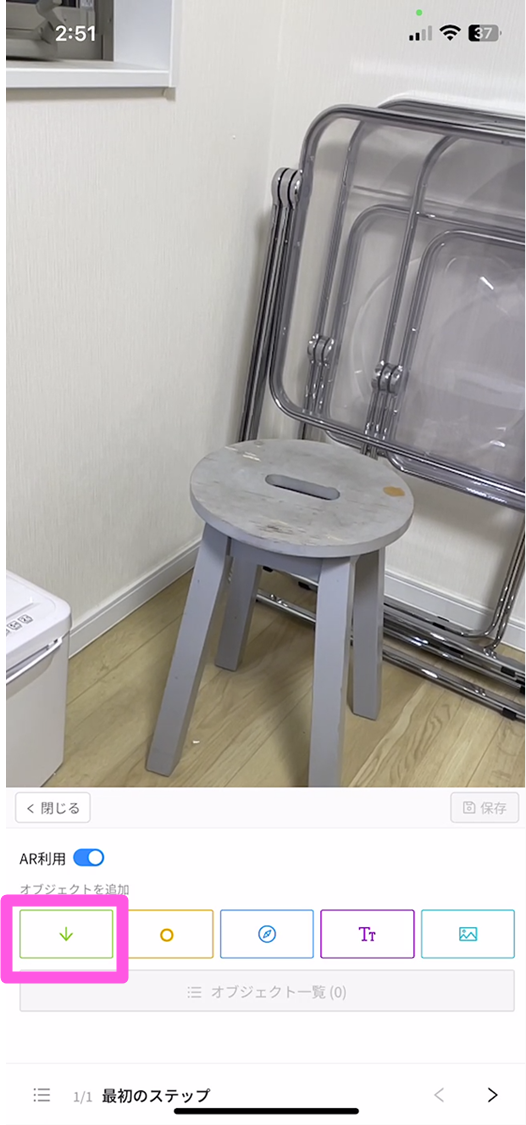

4. Chúng tôi sẽ giải thích với một ví dụ về vận hành đối tượng mũi tên. Nhấn nút "Mũi tên".

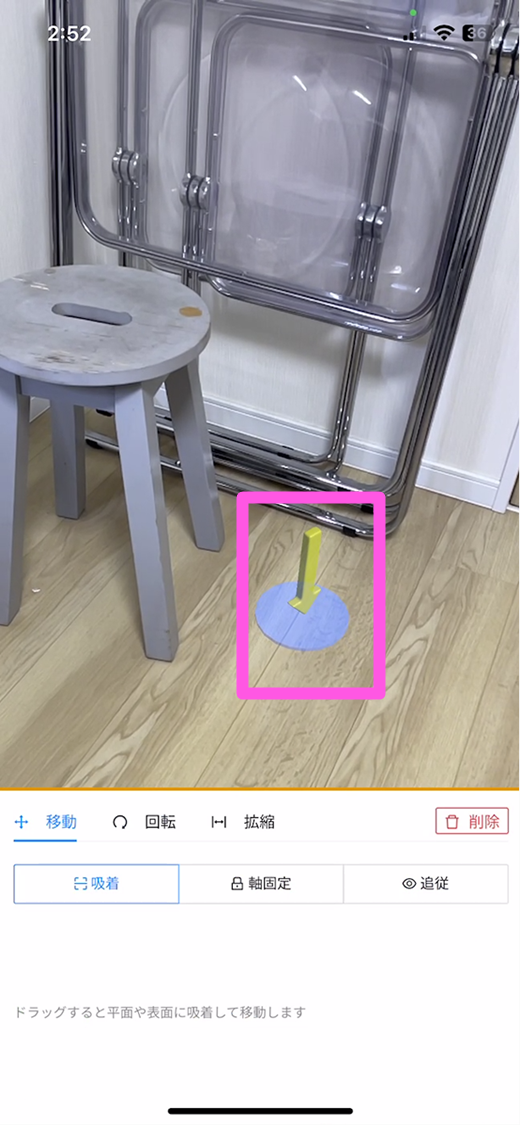

5. Một đối tượng mũi tên được hiển thị. Nguyên trạng, nếu bạn di chuyển đối tượng mũi tên trên màn hình AR, nó sẽ di chuyển ba chiều dựa trên các bề mặt trong thế giới thực.
   * Bạn cũng có thể Xoay và Phóng to/thu nhỏ bằng cách chuyển đổi thẻ.

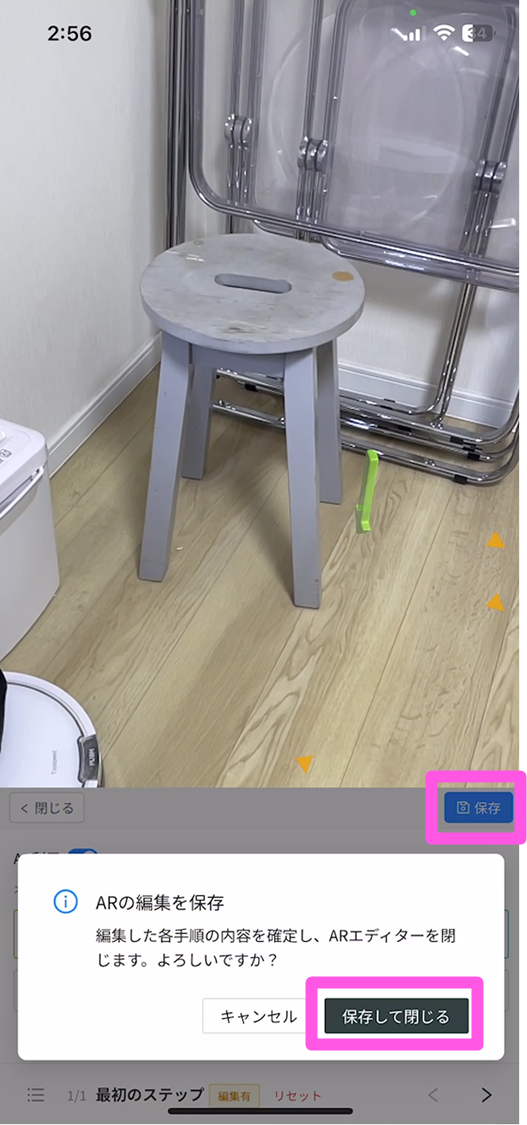

6. Nếu bạn nhấn vào một khu vực không có đối tượng, màn hình sẽ thay đổi thành một nơi có thể thêm các đối tượng mới. Khi bạn hoàn thành chỉnh sửa, nhấn "Lưu" và sau đó "Lưu và đóng"

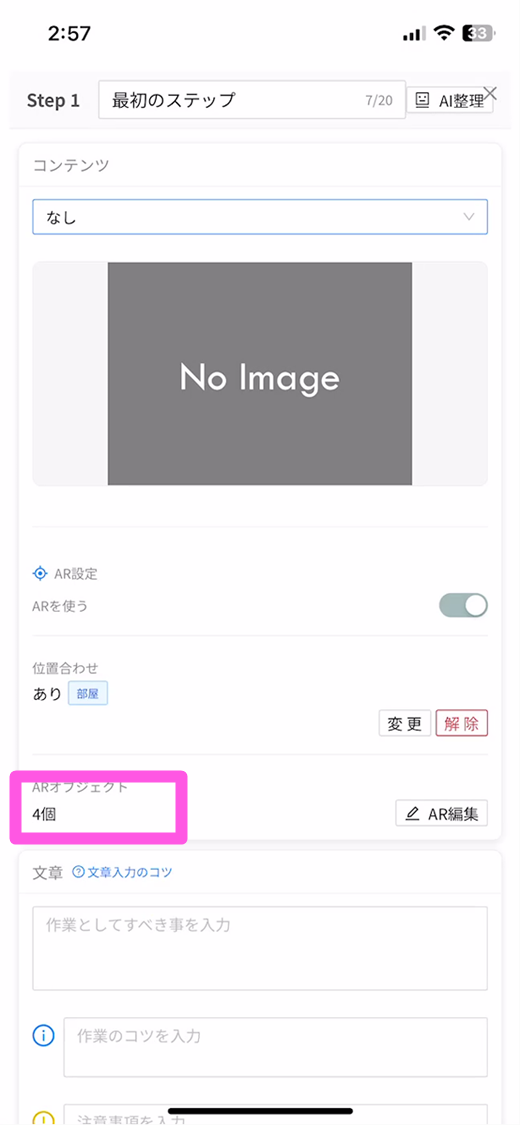

7. Nhìn vào phần Đối tượng AR, bạn có thể xác nhận rằng số lượng đã thay đổi và đã được lưu.



Lưu ý

• Nếu không có cấu hình căn chỉnh, chế độ sẽ thực hiện phát hiện mặt phẳng.
• Mỗi bước có thể có thông tin căn chỉnh khác nhau. Khi chuyển đổi giữa các bước có thông tin căn chỉnh khác nhau, căn chỉnh sẽ bắt đầu mỗi lần. Nếu thông tin căn chỉnh giống nhau, căn chỉnh sẽ không được thực hiện lại.

Mẹo để giảm thiểu lệch vị trí

• Đặt vị trí đối tượng tại vị trí là đối tượng của quét.
• Nếu đặt các đối tượng tại các vị trí khác nhau trong một SOP, chúng tôi khuyến nghị chuẩn bị dữ liệu quét riêng biệt cho mỗi bước.
• Do bản chất của công nghệ, một số lệch vị trí là không thể tránh khỏi. Do đó, chúng tôi khuyến nghị tránh sử dụng nó cho các ứng dụng quan trọng. (Giữ AR để người dùng di chuyển và thay đổi dòng nhìn; biểu hiện nội dung công việc thực tế bằng các bước video, v.v.)
